OVP-M6X

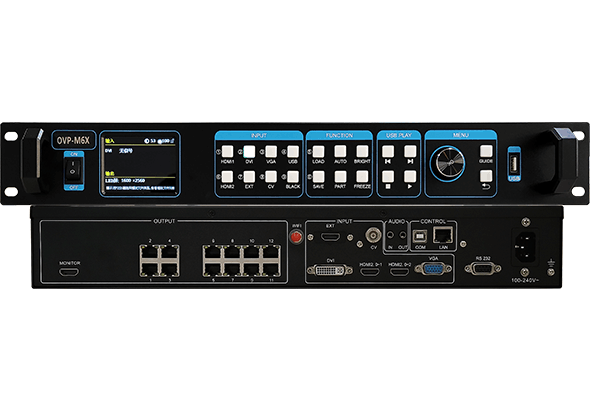

OVP-M6X – видеопроцессор с встроенным USB плеером и с встроенной передающей картой на 12 портов.

Максимальная общая выходная нагрузка видеопроцессора 7,86 Мпикс.

Максимальная выходная ширина видеопроцессора 8000 пикс.

Максимальная выходная высота видеопроцессора 3840 пикс.

Встроенная передающая карта на 12 поров GbE.

6 интерфейсов для подключения входных видеоисточников.

4 цифровых видео интерфейсов 4Kх2K@30Гц: HDMI, DVI.

2 входных интерфейса 4Kх2K@60Гц.

Встроенный USB плеер для воспроизведения мультимедиа с USB накопителей.

Сервисная горячая линия +79022582323



1.ОПИСАНИЕ OVP-M6X



Видеопроцессор – это устройство, которое выполняет аппаратную обработку видеоизображения. Видеопроцессор сочетает в себе функции некогда отдельных устройств, так видеопроцессор может: осуществлять кадрирование и масштабирование входного видеоизображения; переключать источники входного видеоизображения; регулировать параметры цветности видеоизображения; изменять разрешение выходного видеоизображения; и многие другие возможности.

Видеопроцессор с встроенным USB плеером могут считывать и воспроизводить информацию с подключенных USB накопителей. Для подключения USB накопителей на фронтальной стороне видеопроцессора расположен разъем USB 2.0 Type A Female. Для управления воспроизведением на фронтальной стороне видеопроцессора расположена группа кнопок. Встроенный плеер поддерживает три режима работы воспроизведения мультимедиа:

  • Воспроизведение видео;
  • Воспроизведение изображений;
  • Смешанное воспроизведение.

Встроенная передающая карта в видеопроцессор выполняет конвертацию входного видеоизображения для его распределения и передачи к принимающим картам. Встроенная передающая карта обеспечивает возможность подключения принимающих карт напрямую к видеопроцессору, без необходимости использования отдельных внешних передающих крат (sending card) или сторонних передающих устройств (sending box).

Такая структура обеспечивает передачу видеоизображения между передающей и принимающими картами на большие расстояния по витой паре (до 80 метров, в зависимости от категории витой пары) или по волоконно-оптической линии связи (более километра, при использовании специализированных оптических медиаконверторов).

Важной характеристикой видеопроцессора выступает поддерживаемая пиксельная нагрузка. Она показывает какое количество писклей (экран какого разрешения) можно подключить к выходу видеопроцессора. Эту характеристику разделяют на три составляющие:

  • Общее количество поддерживаемых пикселей – ширина умножить на высоту.
  • Максимальное количество пикселей по ширине.
  • Максимальное количество пикселей по высоте.

При выборе видеопроцессора все три составляющие (пункта, условия, ограничения) должны соблюдаться.

Тип и количество выходных интерфейсов видеопроцессора зависят от типа самого видеопроцессора. В видеопроцессорах с встроенной передающей картой в качестве выходных интерфейсов применяются порыт GbE для подключения принимающих карт.

Один выходной порт GbE передающей карты поддерживает максимальную общую нагрузку до 655 360 пикс. Поэтому общее количество выходных портов GbE встроенной передающей карты (выходных портов видеопроцессора) зависит от максимальной поддерживаемой нагрузки видеопроцессора.

OVP-M6X – видеопроцессор с встроенным USB плеером и с встроенной передающей картой на 12 портов.

Устройство разработано и произведено компанией Shanghai ONBON Technology Inc. для аппаратной обработки видеоизображения. Применяется для управления модульными светодиодными экранами и вывода изображения на них.

Видеопроцессор использует методы обработки 4K видеоизображений, запатентованный метод отображения видеоизображений, запатентованный метод синхронизации кадров и многие другие запатентованные методы обработки видеоизображения.

За счёт метода кадровой синхронизации обеспечивается постоянный и стабильный вывод кадров без задержки, с одной частотой обновления, это позволяет получить плавное, стабильное и неискаженное изображение.

Методы обработки уменьшают размытость изображения после его масштабирования, а также смягчаются пиловидные края, которые появляются при масштабировании стандартного чересстрочного видео с движущимися изображением, тем самым обеспечивается естественность сцены действия и увеличивается резкость изображения.

Применимые технологии обработки обеспечивают вывод высококачественного изображения на модульных светодиодных экранах даже с малым шагом пикселя. Мощная аппаратная составляющая устройства позволяет реализовать модульные светодиодные экраны сверхвысокого разрешения.

OVP-M6X может принимать изображения со сверхвысоким разрешением до 3840x2160 при 60 Гц. Выходное разрешение может достигать 2560x2560 при 60 Гц, 1920x3840 при 60 Гц, 8000x960 при 60 Гц и т.д.

В видеопроцессор OVP-M6X встроена передающая карата на 12 портов GbE, таким образом в корпусе одного устройства совмещены две отдельные функции:

  • настройка светодиодного экрана и контроль за ним;
  • ввод/вывод видеоизображения на этот светодиодный экран.

Объединение этих функции в одном устройстве позволяет повысить надежность всей системы, избежать нерациональных трат, облегчить настройку и эксплуатацию.





2.ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ OVP-M6X



  • Максимальная общая выходная нагрузка видеопроцессора 7,86 Мпикс.
  • Максимальная выходная ширина видеопроцессора 8000 пикс.
  • Максимальная выходная высота видеопроцессора 3840 пикс.
  • Встроенная передающая карта на 12 портов GbE.
  • Каждый GbE порт встроенной передающей карты поддерживает общую нагрузку до 655 360 пикселей.
  • 6 интерфейсов для подключения входных видеоисточников, включая аналоговые и цифровые интерфейсы, в том числе интерфейсы с поддержкой сверхвысоко разрешения 4K UHD (Ultra HD).
  • 4 цифровых видео интерфейсов: HDMI, DVI; с возможностью настройки входного разрешения и поддержкой высокого разрешения 1080p при 60 Гц.
  • 2 входных интерфейса с поддержкой сверх высокого разрешения 4K х 2K при 60 Гц.
  • 4 входных интерфейса с поддержкой сверх высокого разрешения 4K х 2K при 30 Гц.
  • Аппаратное и программное переключение между всеми входными интерфейсами видеоисточников.
  • Выбор метода отображения скорости переключения (быстро или плавно) между интерфейсами видеоисточников.
  • Отдельный DVI интерфейс для подключения монитора предпросмотра.
  • Функция резервирования и экстренного переключения видеоисточника в случае отсутствия сигнала.
  • 8 слотов для сохранения пользовательских настроек.
  • Функция пошаговой настройки видеопроцессора.
  • Встроенный USB плеер для воспроизведения мультимедиа с USB накопителей.
  • Интерфейсы подключения для настройки видеопроцессора: LAN, WiFi, USB, RS232.



ПОРТЫ ВВОДА ИЗОБРАЖЕНИЯ

VGA×1

Стандарт VESA: 1600×1200@75Гц.

CV (CVBS) ×1

Стандарт PAL \ NTSC композитного видео.

HDMI×2

Стандарт VESA, версия HDMI 2.0: 3840×2160@60Гц.

DVI×1

Стандарт VESA, аналогичен версии HDMI 1.4: 1920×1080@60Гц.

EXT×1

Порт расширения, по умолчанию DVI аналогичного стандарта, опционально HDMI или SDI или Screencast.

USB×1

Стандарт USB 2.0, поддержка видео 1080p@30Гц или 720p@60Гц.



ПОРТЫ ВЫВОДА ИЗОБРАЖЕНИЯ

DVI (MONITOR)

1024×768@60гц.

12 портов GbE

Максимальная выходная нагрузка видеопроцессора 7,86 Мпикс.

Максимальная выходная ширина видеопроцессора 8000 пикс.

Максимальная выходная высота видеопроцессора 3840 пикс.

* Для каждого порта GbE, разрешение по ширине, умноженное на разрешение по высоте, не может превышать 655 360 пикс.

** Для каждого порта GbE разрешение по ширине не может быть больше 4000 пикс, а разрешение по высоте больше, чем 3840 пикс.

*** Общее разрешение по ширине, умноженное на общее разрешение по высоте, для всех портов не может превышать максимальную выходную нагрузку видеопроцессора в 7,86 Мпикс.



ПОРТЫ АУДИО ВВОДА/ВЫВОДА

Аудио вход × 1

Аудио интерфейс 3,5 мм.

Аудио выход × 1

Аудио интерфейс 3,5 мм.



ДРУГИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Входное напряжение

от 100 В до 240 В, при 50 или 60 Гц.

Потребляемая мощность

≤ 50 Вт.

Рабочая температура

от -10 °C до +45 °C

Рабочая влажность

от 15% до 85% относительной влажности

Способы управления

Аппаратные кнопки и ЖК-экран. ПО для ПК и интерфейсы подключения к ПК: LAN, WiFi, USB, RS232.

Наружные размеры

482.6мм × 300мм × 66.6мм.

Формат корпуса

Стандартный промышленный формат 1,5U.

Вес

≤ 5 Кг.
