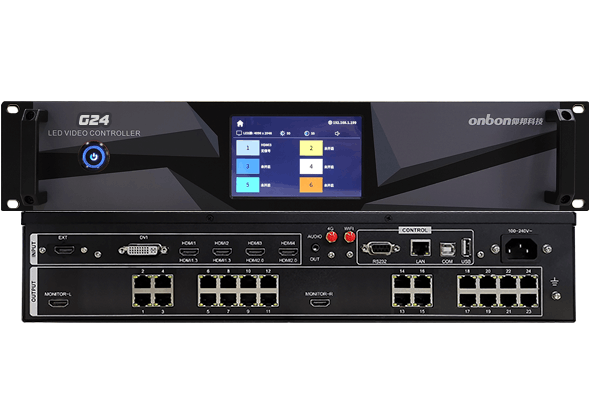

OVP-G24

OVP-G24 – шестиканальный сплайс видеопроцессор с встроенной передающей картой на 24 порта.

Максимальная общая выходная нагрузка видеопроцессора 15,72 Мпикс.

Максимальная выходная ширина видеопроцессора 16384 пикс.

Максимальная выходная высота видеопроцессора 16384 пикс.

Встроенная передающая карта на 24 порта GbE.

6 интерфейсов для подключения входных видеоисточников.

6 цифровых видео интерфейсов 4Kх2K@30Гц: HDMI, DVI.

2 входных интерфейса 4Kх2K@60Гц.

6 каналов для одновременного отображение.

Сервисная горячая линия +79022582323



1.ОПИСАНИЕ OVP-G24



Видеопроцессор – это устройство, которое выполняет аппаратную обработку видеоизображения. Видеопроцессор сочетает в себе функции некогда отдельных устройств, так видеопроцессор может: осуществлять кадрирование и масштабирование входного видеоизображения; переключать источники входного видеоизображения; регулировать параметры цветности видеоизображения; изменять разрешение выходного видеоизображения; и многие другие возможности.

Сплайс видеопроцессор (от англ. Splicing – сращивание, соединение) – это устройство, сочетающие в себе функции видеопроцессора и возможность объединять несколько входных источников видеоизображений в одно выходное видеоизображение. Сплайс видеопроцессор подразумевает поддержку функций:

  • PIP (Picture-in-Picture) – картинка в картинке;
  • PBP (Picture-by-Picture) – картинка рядом с картинкой.

Количество входных источников видеоизображений, которые возможно объединить в одно выходное видеоизображение, определяется канальностью видеопроцессора. Например, четырёхканальный сплайс видеопроцессор может объединить в одно выходное видеоизображения до 4 (включительно) независимых входных видеоисточников.

Встроенная передающая карта в видеопроцессор выполняет конвертацию входного видеоизображения для его распределения и передачи к принимающим картам. Встроенная передающая карта обеспечивает возможность подключения принимающих карт напрямую к видеопроцессору, без необходимости использования отдельных внешних передающих крат (sending card) или сторонних передающих устройств (sending box).

Такая структура обеспечивает передачу видеоизображения между передающей и принимающими картами на большие расстояния по витой паре (до 80 метров, в зависимости от категории витой пары) или по волоконно-оптической линии связи (более километра, при использовании специализированных оптических медиаконверторов).

Важной характеристикой видеопроцессора выступает поддерживаемая пиксельная нагрузка. Она показывает какое количество писклей (экран какого разрешения) можно подключить к выходу видеопроцессора. Эту характеристику разделяют на три составляющие:

  • Общее количество поддерживаемых пикселей – ширина умножить на высоту.
  • Максимальное количество пикселей по ширине.
  • Максимальное количество пикселей по высоте.

При выборе видеопроцессора все три составляющие (пункта, условия, ограничения) должны соблюдаться.

Тип и количество выходных интерфейсов видеопроцессора зависят от типа самого видеопроцессора. В видеопроцессорах с встроенной передающей картой в качестве выходных интерфейсов применяются порыт GbE для подключения принимающих карт.

Один выходной порт GbE передающей карты поддерживает максимальную общую нагрузку до 655 360 пикс. Поэтому общее количество выходных портов GbE встроенной передающей карты (выходных портов видеопроцессора) зависит от максимальной поддерживаемой нагрузки видеопроцессора.

OVP-G24 – шестиканальный сплайс видеопроцессор с встроенной передающей картой на 24 порта.

Устройство разработано и произведено компанией Shanghai ONBON Technology Inc. для аппаратной обработки видеоизображения. Применяется для управления модульными светодиодными экранами и вывода изображения на них.

Видеопроцессор использует методы обработки 4K видеоизображений, запатентованный метод объединения видеоизображений, запатентованный метод синхронизации кадров и многие другие запатентованные методы обработки видеоизображения.

За счёт метода кадровой синхронизации обеспечивается постоянный и стабильный вывод кадров без задержки, с одной частотой обновления, это позволяет получить плавное, стабильное и неискаженное изображение.

Методы обработки уменьшают размытость изображения после его масштабирования, а также смягчаются пиловидные края, которые появляются при масштабировании стандартного чересстрочного видео с движущимися изображением, тем самым обеспечивается естественность сцены действия и увеличивается резкость изображения.

Применимые технологии обработки обеспечивают вывод высококачественного изображения на модульных светодиодных экранах даже с малым шагом пикселя. Мощная аппаратная составляющая устройства позволяет реализовать модульные светодиодные экраны сверхвысокого разрешения.

OVP-G24 может принимать изображения со сверхвысоким разрешением до 4096x2160 при 60 Гц и отображать шесть каналов одновременно. Выходное разрешение может достигать 7260x2160 при 60 Гц, 16384x960 при 60 Гц, 960x16384 при 60 Гц и т.д.

В видеопроцессор OVP-G24 встроена передающая карата на 24 порта GbE, таким образом в корпусе одного устройства совмещены две отдельные функции:

  • настройка светодиодного экрана и контроль за ним;
  • ввод/вывод видеоизображения на этот светодиодный экран.

Объединение этих функции в одном устройстве позволяет повысить надежность всей системы, избежать нерациональных трат, облегчить настройку и эксплуатацию.





2.ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ OVP-G24



  • Максимальная общая выходная нагрузка видеопроцессора 15,72 Мпикс.
  • Максимальная выходная ширина видеопроцессора 16384 пикс.
  • Максимальная выходная высота видеопроцессора 16384 пикс.
  • Встроенная передающая карта на 24 порта GbE.
  • Каждый GbE порт встроенной передающей карты поддерживает общую нагрузку до 655 360 пикселей.
  • 6 интерфейсов для подключения входных видеоисточников, в том числе интерфейсы с поддержкой сверхвысоко разрешения 4K UHD (Ultra HD).
  • 6 цифровых видео интерфейсов: HDMI, DVI; с возможностью настройки входного разрешения и поддержкой высокого разрешения 1080p при 60 Гц.
  • 2 входных интерфейса с поддержкой сверх высокого разрешения 4K х 2K при 60 Гц.
  • 6 входных интерфейса с поддержкой сверх высокого разрешения 4K х 2K при 30 Гц.
  • 6 каналов для одновременного отображение до 6 (включительно) любых входных видеоисточников.
  • Произвольное размещение, размер и компоновка до 6 (включительно) каналов любых входных видеоисточников, в т.ч. перекрытие и наложение.
  • Аппаратное и программное переключение между всеми входными интерфейсами видеоисточников.
  • Выбор метода отображения скорости переключения (быстро или плавно) между интерфейсами видеоисточников.
  • Отдельный HDMI интерфейс для подключения монитора предпросмотра.
  • Функция резервирования и экстренного переключения видеоисточника в случае отсутствия сигнала.
  • 3 системных предустановленных режима отображения каналов.
  • 16 слотов для сохранения пользовательских настроек.
  • Функция пошаговой настройки видеопроцессора.
  • Интерфейсы подключения для настройки видеопроцессора: сенсорный ЖК-экран, LAN, WiFi, USB, RS232.



ПОРТЫ ВВОДА ИЗОБРАЖЕНИЯ

HDMI2.0×2

Стандарт VESA, версия HDMI 2.0: 3840×2160@60Гц.

HDMI1.3×2

Стандарт VESA, версия HDMI 1.3: 3840×2160@30Гц.

DVI×1

Стандарт VESA, аналогичен версии HDMI 1.3: 1920×1080@60Гц.

EXT×1

Порт расширения, по умолчанию HDMI аналогичного стандарта, опционально DVI или SDI или Screencast.



ПОРТЫ ВЫВОДА ИЗОБРАЖЕНИЯ

HDMI (MONITOR)

1024×768@60Гц.

24 порта GbE

Максимальная выходная нагрузка видеопроцессора 15,72 Мпикс.

Максимальная выходная ширина видеопроцессора 16384 пикс.

Максимальная выходная высота видеопроцессора 16384 пикс.

* Для каждого порта GbE, разрешение по ширине, умноженное на разрешение по высоте, не может превышать 655 360 пикс.

** Для каждого порта GbE разрешение по ширине не может быть больше 4000 пикс, а разрешение по высоте больше, чем 3840 пикс.

*** Общее разрешение по ширине, умноженное на общее разрешение по высоте, для всех портов не может превышать максимальную выходную нагрузку видеопроцессора в 15,72 Мпикс.

**** Разрешение при объединении каналов не может превышать максимальную выходную нагрузку видеопроцессора в 15,72 Мпикс.



ПОРТЫ АУДИО ВВОДА/ВЫВОДА

HDMI аудио вход × 4

Встроенный в видеовход HDMI.

Аудио выход × 1

Аудио интерфейс 3,5 мм.



ДРУГИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Входное напряжение

от 100 В до 240 В, при 50 или 60 Гц.

Потребляемая мощность

≤ 100 Вт.

Рабочая температура

от -10 °C до +45 °C

Рабочая влажность

от 15% до 85% относительной влажности

Способы управления

сенсорный ЖК-экран. ПО для ПК и интерфейсы подключения к ПК: LAN, WiFi, USB, RS232.

Наружные размеры

482.6мм × 300мм × 88мм.

Формат корпуса

Стандартный промышленный формат 2U.

Вес

≤ 6,2 Кг.
