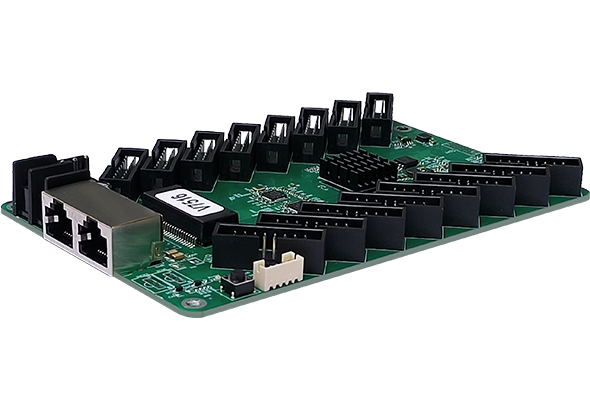

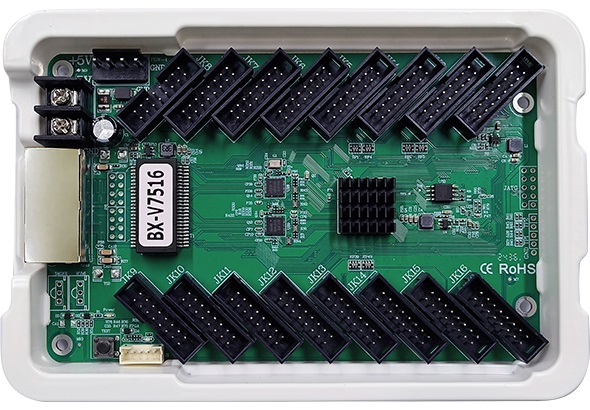

BX-V7516 2025

BX-V7516 - новая принимающая карта с 16 выходными портами T75 16pin. Принимающая карта преобразуют принятый входной цифровой видеосигнал по сети GbE для отображения на светодиодных модулях.

16 встроенных выходных портов T75 16pin

32 набора данных сигнала RGB

2 параллельных GbE порта подключения

262144* пикселей максимальная общая выходная нагрузка

256 х 1024* рекомендуемое поддерживаемое разрешение

65536* цветовых градаций уровня серого

5000* Гц частота обновления светодиодного модуля

*  - зависит от: характеристик модуля, МС декодирования модуля, МС драйверов модуля, пикселной нагрузки, установленных параметров отображения, и т.д.

Сервисная горячая линия +79022582323



Описание

Принимающая карта BX-V7516 предназначена для работы с полноцветными светодиодными экранами различных форматов и поддерживает большинство популярных драйверов для LED-матриц. На плате расположено 16 интерфейсов T75, что позволяет выводить до 32 каналов RGB-данных. Устройство поддерживает режима воспроизведения по сети Gigabit. Устройство совместимо с видеоконтроллерами, асинхронными медиаплеерами, и синхронными передающими устройствами производства Onbon. Устройство обеспечивает наилучшее качество отображения.

Новая технология высокой частоты обновления гарантирует сверхчёткое изображение. Простая конструкция, лёгкий монтаж и интуитивное управление позволяют добиться отличного результата без необходимости обучения Аппаратная система принимающей карты. BX - V7516 может быть обновлена в режиме онлайн, чтобы максимально защитить интересы пользователей.



Особенности

  • Поддержка до 262 144 пикселей — высокая нагрузочная способность при использовании любых микросхем драйверов для модулей

  • Встроено 16 стандартных разъёмов T75, поддержка 32 групп данных RGB

  • Свободное распределение 32 групп данных

  • Поддержка любого типа сканирования между статическим и 64 сканированием

  • Возможность подключения модулей с разным направлением передачи данных без уменьшения поддерживаемой нагрузки

  • Поддержка модулей произвольной конструкции и формы

  • Поддержка произвольного поворота кабинета на 90/180 /270 градусов

  • Поддержка быстрой калибровка стыков модулей для идеального отображения

  • Поддержка отображения серийного номера модуля, серийного номера кабинета, для эффективной визуальной отладке при настройке экрана

  • Заводская прошивка, может поддерживать 99% микросхем драйвера без обновления

  • Поддержка резервного копирования параметров

  • Поддержка обратного считывания параметров

  • Поддержка самовосстановления параметров

  • Поддержка диагностики состояния сетевого подключения

  • Поддержка высокой частоты обновления и большого количества оттенков серого

  • Заводская прошивка, которая может поддерживать 99% микросхем драйвера на рынке без обновления

  • Простоя настройка обеспечивают высококачественный пользовательский опыт без необходимости в сложном обучении

  • Подходит для различных спецификаций полноцветного светодиодного экрана, продукт имеет более очевидные преимущества в удовлетворении разнообразных потребностей в будущем



Основная спецификация

Минимальное количество разрешение

16 х 16

Типовое разрешение

256 х 1024

Общее количество пикселей

262144

Количество карт в линии

Количество подключенных принимающих карт по одному сетевому кабелю ≤1024.

Тип сканирования

Любой тип сканирования между статическим и 64 сканированием

Свободное назначение портов

Сетевой порт независимо от входа и выхода, можно использовать произвольно.

Количество оттенков

≤65536 уровней оттенков серого

Совместимые экраны

Все типы полноцветных модульных светодиодных экранов с различными характеристиками.

Поддерживаемые драйверы

Все основные микросхемы драйвера для модульных светодиодных экранов.

Интерфейс подключения

16 интерфейсов T75 для подключения до 16 рядов светодиодных модулей, 32 групп данных RGB

Регулировка яркости

256 уровней яркости.

Извлечение строк/столбцов

Поддержка произвольного отображения строк и столбцов модуля.



Функция

Описание

Калибровка стыков

Калибровка стыковочных линий между модулями или кабинетами для улучшения визуального эффекта.

Калибровка модуля

Калибровка яркость модуля или кабинет для уменьшения разницы в отображении для модулей с разных партий

Поворот экрана

Поворот на 90°/180°/270° для экранов нестандартной формы

Нестандартные кабинеты

Произвольная настройка кабинета на основе группы данных, подходит для сложных экранов специальной формы

Нумерация модулей

Отображение серийных номеров модулей, для наглядной демонстрация схемы подключения модулей

Нумерация кабинетов

Отображение серийных номеров кабинетов, их ширины и высоты, для наглядной настройки подключения кабинетов.

Обнаружение ошибок

Обнаружение количество неправильных пакетов для передачи данных в сетевом порте принимающей карты для быстрого обнаружения нерабочей принимающих карты в линии связи

Извлечение строки и столбцы

Поддержка произвольного извлечения строк и столбцов модуля

Считывание параметров

Поддержка обратного чтения параметров конфигурации и сохранения

Встроенная прошивка

Несколько прошивок встроены с завода для поддержки как можно большого количества модулей без необходимости обновления

Самовосстановление параметров

При замене старой карты на новую повторная настройка параметров не требуется



Другие характеристики

Напряжение питания

3В ~ 6В;
Пожалуйста, строго гарантируйте качество питания BX-V7516.

Энергопотребление

≤5W

Рабочая температура

-40℃~80℃

Размер

143,6 мм × 91,7 мм
