Модульный светодиодный контроллер (далее – контроллер) – это устройство, которое управляет модульным светодиодным экраном (далее – экран) и выводит на него визуальный контент. Основные функции контроллера можно разделить на две категории:
- Настройка и поддержание работоспособности экрана. Это включает в себя такие параметры, как: разрешение экрана, режим сканирования, конфигурация выходных портов, сетевые параметры, режим работы, расписание включения/выключения, обновление прошивки, связь с периферийными устройствами и другие важные настройки.
- Управление отображаемым контентом. В эту категорию входят настройки, касающиеся: загрузки и воспроизведения контента с носителей, регулировки скорости и анимации отображения, применения визуальных эффектов, контроля яркости, планирования показа контента и других аспектов управления визуальными элементами.
Контроллер относится к асинхронному типу устройств, которые работают с заранее подготовленным и записанным на накопитель контентом. В процессе работы с асинхронным контроллером выделяются два основных этапа:
- Создание и настройка контента в фирменном программном обеспечении. Это включает установку расположения и размера контента, настройку скорости, анимации, яркости, расписания воспроизведения и других параметров.
- Запись контента на носитель, который может быть как внутренней памятью контроллера, так и внешним накопителем.
После записи контроллер считывает контент и воспроизводит его в соответствии с заданными настройками.
Максимальная поддерживаемая пиксельная нагрузка — это ключевой параметр контроллера, определяющий, какое разрешение экрана можно подключить к его выходам. Этот показатель состоит из трёх параметров, которые должны соблюдаться одновременно:
- Общее количество поддерживаемых пикселей (произведение ширины и высоты).
- Максимальное количество пикселей по ширине.
- Максимальное количество пикселей по высоте.
При выборе контроллера важно учитывать все три параметра, чтобы обеспечить корректную работу устройства. Максимальная пиксельная нагрузка может варьироваться в зависимости от режима работы контроллера, подключаемых модулей, установленных параметров качества изображения и других факторов.
Ещё одной важной характеристикой контроллера является количество поддерживаемых цветов и оттенков. Контроллеры можно разделить на следующие типы, по количеству поддерживаемых основных цветов:
- Одноцветные контроллеры – поддерживают только один основной цвет.
- Двухцветные контроллеры – поддерживают два основных цвета, и путём их смешивания получается третий дополнительный цвет.
- Трёхцветные контроллеры – поддерживают три основных цвета (R-G-B), и путём их смешивания образуются четыре дополнительных цвета.
Некоторые контроллеры могут работать в разных режимах, переключаясь между одноцветным, двухцветным и трёхцветным режимами. За счет этого обеспечивается гибкость и универсальность контролера.
Кроме этого, контроллеры различаются по поддержке оттенков серого:
- Контроллеры без поддержки оттенков серого – доступны только основные и дополнительные цвета, полученные путём их смешивания.
- Контроллеры с поддержкой оттенков серого – позволяет отображать градиенты основных цветов, что увеличивает общее количество доступных цветов и улучшает качество изображения.
В зависимости от количества поддерживаемых основных цветов, контроллеры оснащаются различными разъёмами для подключения рядов светодиодных модулей:
- Разъем T12 – для подключения рядов одноцветных модулей.
- Разъем T08 – для подключения рядов двухцветных модулей.
- Разъем T75 – для подключения рядов полноцветных модулей.
Важно отметить, что один разъём предназначен для подключения целого ряда последовательно подключенных модулей, а не одного модуля.
Контроллеры, поддерживающие работу в разных режимах, могут иметь несколько типов разъёмов одновременно.
Количество разъёмов зависит от режима работы и максимальной пиксельной нагрузки. При выборе контроллера также важно учитывать количество разъёмов, так как экраны с одинаковым разрешением, но разным шагом пикселя, могут требовать разное количество разъёмов для подключения модулей.
Светодиодные контроллеры нашей компании подразделяются на поколения. В настоящее время выпускаются контроллеры пятого поколения BX-5 и шестого поколения BX-6. Каждое новое поколение отличается более широким функционалом, улучшенными характеристиками и новыми возможностями. Для создания нового поколения разрабатываются новые центральные микросхемы управления и печатные платы.
Каждое поколение контроллеров делятся на серии, которые имеют общие микросхемы управления, схожие печатные платы и функции. Отличия между сериями чаще всего касаются наличия или отсутствия определенных интерфейсов и поддерживаемых функций. Каждая серия предназначена для выполнения конкретных задач. Также существуют специальные серии, которые поддерживают уникальные функции, ориентированы на определённые задачи или соответствуют конкретным ценовым сегментам.
В рамках одной серии выпускаться несколько подобных контроллеров, которые различаются в основном по поддерживаемой пиксельной нагрузке и количеству разъёмов для подключения модулей, тогда как остальные характеристики, за редким исключением, одинаковы.
Контроллеры выпускаются на протяжении нескольких лет, и за это время наша компания регулярно улучшает их, оптимизирует и добавляет новые функции, включая модернизацию печатных плат. Поэтому модели контроллеров, выпущенные с разницей в несколько лет, могут отличаться по характеристикам и функциональности. Чтобы обеспечить наилучший опыт использования, мы рекомендуем всегда выбирать актуальные устройства.
Несмотря на успех предыдущего поколения, шестое поколения контроллеров BX-6 было разработано с нуля. Компания ONBON, основываясь на накопленном опыте и требованиях рынка, решила не просто усовершенствовать старые модели, а внедрить инновации, выпустив шестое поколение контроллеров BX-6. Эти контроллеры созданы на новой аппаратной платформе с новым микропроцессором «BX-6», для которого разработана новая печатная плата и применены современные компоненты. Это позволило существенно улучшить характеристики и устройств добавить множество новых программно-аппаратных функций:
- Поддержка трёхцветного режима. Устройства поддерживают отображение на полноцветных модулях до семи цветов за счет смешения трех основных R-G-B цветов. Это даёт возможность модернизировать монохромные бегущие строки, добавив цвета для бюджетной светодиодной рекламы. Контроллеры BX-6 также поддерживают одноцветные и двухцветные режимы отображения для покрытия различных задач.
- Повышенная мощность и производительность. Благодаря новому микропроцессору, контроллеры BX-6 стали гораздо мощнее. При тех же размерах увеличилась максимальная пиксельная нагрузка, улучшилось качество изображения, повысилась частота обновления для устранения мерцаний и рывков, увеличилась яркость и плавность анимации, особенно на длинных экранах.
- Поддержка функции SmartScan. Функция «умного сканирования» (SmartScan) позволяет легко настраивать сканирование для любых поддерживаемых модулей через ПК, обеспечивая универсальность и простоту настройки.
- Аппаратное переключение и выбор программы. В контроллерах BX-6 предусмотрены специальные контакты для аппаратного переключения и выбора программ. Это позволяет изменять программы путём физического замыкания контактов. Если список программ велик, дополнительно можно задействовать информационные контакты датчиков.
- Встроенное управляемое реле. На печатных платах многих контроллеров BX-6 интегрировано силовое реле, которое позволяет управлять внешними электрическими цепями и нагрузками. Это дает возможность, например, подключать блоки питания и модули через реле, что помогает продлить срок службы экрана и его компонентов.
- Поддержка дополнительных модулей расширения. Предусмотрена возможность подключения к контроллеру различных модулей расширения: аксессуаров, датчиков и периферийных устройств. За счет дополнительных модулей расширяется функционал контроллера, например при подключении модуля BX-YY обеспечивается возможность синтеза речи. Существует и другие модули расширения.
- Множество интерфейсов записи настроек и контента. Большинство контролеров шестого поколения BX-6 оснащаются сразу несколькими интерфейсами для передачи параметров, среди них могут быть: USB, Ethernet, WiFi, RS232, RS485. К тому же количество интерфейсов можно увеличить используя специальные модули расширения: BX-WiFim (WiFi модуль), BX-4Gm (4G модуль).
- Обилие способов аппаратного управления контроллером. Кроме стандартного пульта дистанционного управления и упомянутого ранее аппаратного переключения, большинство контроллеров шестого поколения BX-6 поддерживают модули расширений, среди них: BX-RF (модуль радио пульта), BX-KB (модуль проводной клавиатуры), BX-ZJ (преобразователь логического сигнала).
- Поддержка датчиков мониторинга окружающей среды RS485. Помимо стандартных датчиков температуры, влажности и яркости, большинство контроллеров шестого поколения BX-6 поддерживают новые датчики RS485 для мониторинга окружающей среды. Среди них: BX-FX (направление ветра), BX-FS (скорость ветра), BX-ZS (уровень шума), BX-CSR (радарный датчик скорости автомобиля), BX-PM (загрязнение воздуха), BX-FY (отрицательные ионы кислорода), BX-QX (метеостанция), множество датчиков газов и многие другие датчики.
- Поддержка большого количества светодиодных модулей. Благодаря новой аппаратной платформе, контроллеры шестого поколения BX-6 поддерживают широкий спектр микросхем драйверов и декодеров, используемых в светодиодных модулях. Это значительно увеличивает количество совместимых модулей по сравнению с предыдущим поколением и аналогичными контроллерами других производителей, обеспечивая большую гибкость при выборе оборудования.
- Разъемы для датчиков и периферийных устройств. Наличие разъёмов для подключения датчиков и периферийных устройств устраняют необходимость пайки, делая подключение быстрым, удобным и безопасным.
- Поддержка программного обеспечения LedShow Suite. Это современное, многофункциональное и простое в использовании программное обеспечение для управления светодиодными экранами. Оно позволяет полностью настраивать экраны, управлять контроллерами, создавать и редактировать контент. Скачайте и ознакомьтесь со всеми возможностями программы абсолютно бесплатно!
- Поддержка облачной платформы iLedCloud. Этот сервис позволяет удалённо управлять содержимым светодиодных экранов через сайт с любого устройства с доступом в Интернет: ПК, смартфона, планшета. Для работы с платформой достаточно зарегистрироваться на iledcloud.com, привязать контроллер к учётной записи и подключить его к интернету. Это даёт возможность изменять контент независимо от вашего местоположения. Помимо этого, через iLedCloud можно проверять состояние экрана, управлять несколькими экранами, настраивать яркость, громкость и многое другое. С полными возможностями платформы можно ознакомиться на сайте сервиса, это бесплатно!
- Поддержка мобильного приложения LedSuite. Контроллеры шестого поколения BX-6, оснащённые встроенным или опциональным WiFi модулем, могут управляться через специальное мобильное приложение. С его помощью можно полностью настроить экран, создать или изменить контент, управлять отображением и выполнять множество других задач прямо со смартфона, обеспечивая мобильность и удобство в работе.
- Поддержка SDK. Все контроллеры шестого поколения BX-6 поддерживают возможность вторичной разработки. Мы предоставляем обширный набор инструментов для разработки, который включает: API, документацию, библиотеки, примеры, компиляторы, отладчики, и другие инструменты. Поддерживаются основные ОС: Windows, Linux, Android, iOS. Поддерживаются несколько языков программирования: C, C++, C#, Delphi, Java.
- Стабильная работа. Производственный процесс контроллеров шестого поколения BX-6 строго соответствует корпоративным, отраслевым, национальным и международным стандартам. Каждый контроллер проходит многоуровневый контроль качества и тестирования. В результате, при круглосуточной эксплуатации устройств в режиме 24/7, процент отказов или сбоев не превышает 0,3%.
- Соответствие стандарту «T/COEMA 102S-2018». Контроллеры шестого поколения BX-6 соответствуют стандарту «Общие технические требования к асинхронному светодиодному контроллеру», который регламентирует многие параметры, такие как технические характеристики, интерфейсы, производительность, адаптация к условиям окружающей среды и облачные сервисы и прочее. В ходе испытаний было подтверждено соответствие контроллеров шестого поколения уровню C по стандарту «T/COEMA 102S-2018», включая такие параметры, как:
- Диапазон рабочих напряжений: от 3,5 В до 5,5 В.
- Рабочий температурный диапазон: от -40 °C до +80 °C.
- Устойчивость к воздействию соленого воздуха на расстоянии 500 м от моря.
- Соответствие стандарту «GB/T 17626.5-2019». Невосприимчивость контроллера к скачкам напряжения на клеммах питания и сетевых портах. Тестовое напряжение 4 кВ, 4 испытательный уровень.
- Соответствие стандарту «GB/T 17626.2-2018». Устойчивость контроллера к электростатическим разрядам на сетевом порту, последовательном порту, USB-порту, портах датчиков и портах управления ввода-вывода. Контактный разряд 8 кВ. 4 испытательный уровень.
- Соответствие стандарту «GB/T 9254.1-2021». Защищённость контроллера к радиопомехам на клеммах питания, сетевом порту и последовательном порту.
- Соответствие 85 классу уровня защиты устройств Китайского национального стандарта. Применяются современные методы всесторонней защиты печатной платы и компонентов устройства от: ультрафиолета, влаги, пыли, статического электричества, солевого воздействия.
- Соответствие RoHS директивы. Производство контроллеров шестого поколения BX-6 соответствует требованиям европейской директивы RoHS, которая ограничивает содержание вредных веществ в электронных устройствах. Маркировка на контроллерах подтверждает соответствие этому стандарту.
- Соответствие CE сертификации. Каждое устройство шестого поколения BX-6 имеет Европейский сертификат соответствия (CE – Conformité Européenne), подтверждающий, что контроллер отвечает требованиям безопасности, здоровья и экологических стандартов, принятых в Европейском Союзе.
- Соответствие CCC сертификации. Все контроллеры шестого поколения BX-6 проходят обязательную сертификацию в Китае (CCC – China Compulsory Certification), что гарантирует их соответствие национальным стандартам качества и безопасности.
- Пластиковая подложка. Контроллеры BX-6 поставляются с защитной пластиковой подложкой, которая предохраняет устройство от механических повреждений при падении, замыканий тыловых контактов, статического электричества, коррозии и неблагоприятных условий окружающей среды. Благодаря этой подложке монтаж контроллера становится удобным и безопасным. Подложка изготовлена из огнестойкого, диэлектрического, антистатического и экологически чистого переработанного материала.
И многие другие функции, подробнее о которых узнавайте у наших технических специалистов, менеджеров или на нашем сайте www.onbonbx.com. Для обеспечения точности информации, описанные выше преимущества контроллеров BX-6 относятся к моделям, выпускаемым с учетом последней версии на момент их производства. Функции и характеристики могут меняться в зависимости от даты выпуска, так как устройства регулярно модернизируются. Поэтому при выборе контроллера важно уточнять его фактические характеристики, чтобы быть уверенным в актуальности заявленных возможностей.

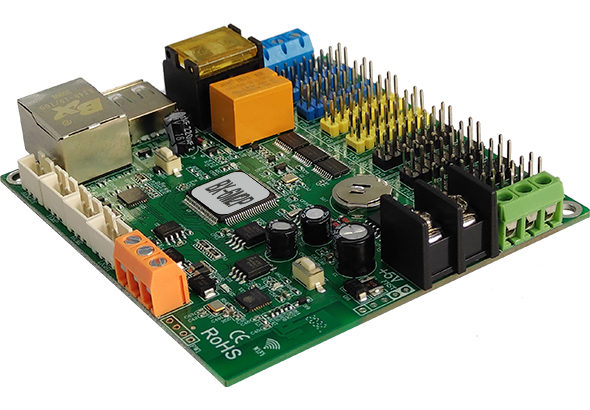

Контроллеры серии BX-6M_P полностью обладают всеми преимуществами и характеристиками, описанными выше. BX-6M_P – это третья ревизия контроллеров BX-6M, разработанная в 2022 году (буква P в названии указывает на это). Основным отличием данной ревизии является:
- Улучшенный Ethernet интерфейс. Контроллеры оснащенные Ethernet интерфейсом адоптированы к подключению в крупную локальную сеть. Такие контроллеры изолируют недействительные сетевые данные, за счет чего обеспечивается лучшее стабильное подключение. Контроллеры совместим с любым стандартным сетевым оборудованием, поэтому его легко внедрить в имеющуюся корпоративную сеть. Благодаря проводному Ethernet подключению достигается стабильная связь с контроллером, высокая скорость обмена данными.
- Повышение производительности и мощности. Для большинства моделей контроллеров в серии были повышены показатели: общего количества поддерживаемых пикселей, максимальной ширины, максимальной высоты. А также была повышена скорость работы и улучшена плавность. Тем не менее, для достижения наилучшего эффекта отображения, мы рекомендуем оставлять запас по нагрузке.
Контроллеры BX-6M_P серии широко применяются для управления любыми светодиодными бегущими строками и экранами. BX-6M_P контроллеры можно часто встретить в светодиодных экранах обменах валют, экранах отображения цен на АЗС, экранах отображения информации городского транспорта, экранах информирования автомобильного трафика, обычных светодиодных бегущих строк с подключением по LAN. За счет особенностей серии, они часто применяются в системах интеграции и любых других задачах, где требуется проводное Ethernet подключение.
Один цвет: общая нагрузка – 131072 пикс; ширина ≤ 3200 пикс, высота ≤ 64 пикс;
типовые разрешения: 3200×32, 2048×64 пикс.
Два цвета: общая нагрузка – 98304 пикс; ширина ≤ 3200 пикс, высота ≤ 64 пикс;
типовые разрешения: 3200×16, 3072×32, 1536×64 пикс.
Три цвета: общая нагрузка – 65536 пикс; ширина ≤ 3200 пикс, высота ≤ 128 пикс;
типовые разрешения: 3200×16, 2048×32, 1024×64, 512×128 пикс.
USB – интерфейс для считывания заранее записанной информацией с USB накопителей. Рекомендуется использовать накопители объемом до 16 Гб. Допускается использование USB удлинителей, длиною 10-15м, в зависимости от их качества.
Ethernet 100M – интерфейс для подключения контроллера в локальную или глобальную сеть. Возможность настраивать: IP адрес, маска сети, шлюз, порт и MAC адрес.
WiFi (опционально) – интерфейс для подключения контроллера в локальную или глобальную беспроводную WiFi сеть. Возможность настраивать режим работы WiFi модуля контроллера: AP, STA, AP+STA. Возможность настраивать: WiFi имя (SSID), WiFi пароль, тип шифрования, WiFi канал, скорость передачи, IP адрес, маска сети, шлюз, порт и MAC адрес.
RS232 – 3-х контактный интерфейс для подключения контроллера к ПК или другому оборудованию. Доступна настройка скорости передачи данных. Возможность подключения дополнительных модулей связи к контроллеру.
RS485 – 3-х контактный интерфейс для подключения контроллера к ПК или другому оборудованию. Доступна настройка скорости передачи данных. Возможность подключения к контроллеру датчиков мониторинга окружающей среды «RS485».
HUB T12 x 4 шт. – интерфейсы (черные) для подключения 4 рядов одноцветных модулей.
HUB T08 x 2 шт. – интерфейсы (желтые) для подключения 2 рядов двухцветных модулей.
HUB T75 x 2 шт. – интерфейсы (синие) для подключения 2 рядов полноцветных модулей.
TEMP – 3-х контактный интерфейс для подключения датчика температуры.
HUMI – 3-х контактный интерфейс для подключения датчика температуры и влажности.
LIGHT – 4-х контактный интерфейс для подключения датчика освещённости.
RS485 – 3-х контактный интерфейс для подключения датчиков мониторинга окружающей среды «RS485»:
- BX-FX – датчик направление ветра;
- BX-FS – датчик скорости ветра;
- BX-ZS – датчик уровня шума;
- BX-CSR-I и BX-CSR-II – радарный датчик скорости автомобиля;
- BX-PM – датчик загрязненности воздуха мелкими PM10 и тонкодисперсными PM2.5 частицами;
- BX-FY – датчик отрицательных ионов кислорода;
- BX-QX – метеостанция мониторинга окружающей среды;
REMOTE – 3-х контактный интерфейс для подключения ИК пульта ДУ. Позволяет включать и отключать экран, переключать и выбирать программы, запускать и останавливать воспроизведение, регулировать яркость, тестировать экран.
SWITCH – 2-х контактный интерфейс встроенного реле для автоматизации управления внешними электрическими цепями. Параметры нагрузки реле: 250 В переменного тока или 30 В постоянного тока, пропускаемый ток 3 А. К реле возможно подключить, например: охлаждение, обогрев или электропитание экрана. В таком случае это позволит уволить срок службы отдельных комплектующих и уменьшить электропотребление экрана.
SELECT PRG – 3-х контактный 2-х битный интерфейс для аппаратного переключения программ или аппаратного выбора конкретной программы. В зависимости от настроек, путём аппаратного замыкания выделенных контактов, осуществляется возможность переключение программ вперед и назад, или выбор конкретной программы из списка. По умолчанию выделено 2 логических контакта, что соответствует 2-х битному алфавиту, т.е. доступен выбор конкретной программы из списка до 4-х программ (22=4). Но предоставлена возможность увеличить количество логических контактов до 8, за счет использование информационных контактов интерфейсов датчиков, что соответствует 8-и битному алфавиту, т.е. доступен выбор конкретной программы из списка до 256-х программ (28=256).
Контроллер выступает в качестве клиента, а управляющая программа является сервером. Сам контроллер инициирует соединение. В качестве сервера (управляющей программой) могут выступать различные фирменные программы и приложения, а также индивидуальные разработки с помощью SDK. Существует несколько фирменных программы и приложения для настройки контроллера и записи в него информации для отображения:
- LedShow Suite – фирменное ПО для ПК под ОС Windows.
- LedSuite – фирменное приложение для смартфонов под ОС Android и iOS.
- iLedCloud – ферменная общедоступная облачная платформа.
- iLedSys – корпоративная версия фирменной облачной платформы iLedCloud.
- SDK – набор средств разработки для реализации индивидуальных нестандартных проектов путем вторичного программирования на языках: C, C++, C#, Delphi, Java.
Поддержка фирменной общедоступной облачной платформы для создания контента, публикации контента и управления светодиодным экраном – iLedCloud www.iledcloud.com. Управление контроллером (экраном) осуществляется через личный кабинет на платформе. Для входа в личный кабинет необходим браузер на любом устройстве и доступ в Интернет. Контроллер должен быть привязан к учетной записи пользователя в личном кабинете и также иметь доступ в Интранет по любому интерфейсу.
Использование облачной платформы iLedCloud особенно оправдано при необходимости одновременного управления большим количеством светодиодных экранов, которые расположены по всему городу и/или стране. На платформе Вы легко можете выбрать один экран или группу экранов, чтобы проварить состояние экрана или обновить контент.
Но даже если у Вас всего один светодиодный экран использование облачной платформы также является более комфортным решением. Т.к. нет необходимости присутствовать возле экрана или подключаться к экрану удалённо. Достаточно просто зайти на сайт.
Компания в открытом доступе на своем сайте www.onbonbx.com предоставляет полный набор инструментов разработки: документация, библиотеки, примеры, утилиты, драйвера, … для реализации индивидуальных нестандартных проектов путем вторичного программирования на языках: C, C++, C#, Delphi, Java. Библиотеки доступны под ОС: Windows, Linux, Android, iOS.
Для проверки качества светодиодного экрана в контроллере предусмотрен тестовый режим, позволяющий легко выявить неисправные модули, пиксели или деградацию свечения. На плате контроллера расположена кнопка тестирования: краткое нажатие активирует тест, повторные нажатия переключают режимы, длительное удержание отключает тестовый режим.
Для хранения записанного контента контроллер имеет собственную внутреннюю память на 4 Мб. Также контроллер поддерживает чтение информации с USB накопителей.
Контроллер поддерживает воспроизведение до 128 независимых программ.
Каждая программа может содержать до 24 области отображения информации.
Контроллер поддерживает большинство светодиодных модулей для бегущих строк и светодиодных экранов. Светодиодные модули могут быть от любых производителей, различных спецификаций, разного разрешения, с разным шагом пикселя.
Подключение светодиодных модулей к контроллеру осуществятся по стандартному промышленному интерфейсу: HUB T12 для одноцветных модулей, HUB T08 для двухцветных модулей, HUB T75 для полноцветных модулей. Для подключения светодиодного модуля к контроллеру используется 16-ти контактный шлейф с разъёмами IDC-16.
Контроллер поддерживает одноцветные, двухцветные и полноцветные модули. В программе предусмотрена возможность выбора цвета и настройка последовательности RGB сигнала.
Контроллер поддерживает светодиодные модули с наиболее распространённые микросхемы светодиодных драйверов, например: 74HC595 чип, SM16188 чип, SM16237DS чип, SM16207S чип, ICN2038S чип, чипы постоянного тока, чипы с двумя защелками и другие основные драйверы для светодиодных модулей.
Контроллер не поддерживает микросхемы драйверов с ШИМ (PWM)!
На данный момент поддерживаются светодиодные модули с микросхемой декодирования строк 74HC138 и ее аналогами. Либо светодиодные модули вовсе без микросхемы декодирования строк.
Поддерживаются светодиодные модули с различным сканированием, от статического, до 32 сканирования.
Фирменные программы и приложения содержат базу данных сканирований для наиболее популярных моделей модулей.
Контроллер поддерживает программную функцию SmartScan, которая позволяет прописать сканирование в ручном режиме практически для любого светодиодного модуля.
