1.ОПИСАНИЕ OVP-G6

Видеопроцессор – это устройство, которое выполняет аппаратную обработку видеоизображения. Видеопроцессор сочетает в себе функции некогда отдельных устройств, так видеопроцессор может: осуществлять кадрирование и масштабирование входного видеоизображения; переключать источники входного видеоизображения; регулировать параметры цветности видеоизображения; изменять разрешение входного и выходного видеоизображения; и многие другие возможности.

Сплайс видеопроцессор (от англ. Splicing – сращивание, соединение) – это такой видеопроцессор, который поддерживают возможность объединять несколько входных источников видеоизображений в одно выходное видеоизображение. Сплайс видеопроцессор подразумевает поддержку функций:

• PIP (Picture-in-Picture) – картинка в картинке;
• PBP (Picture-by-Picture) – картинка рядом с картинкой.

Количество входных источников видеоизображений, которые возможно объединить в одно выходное видеоизображение, обозначается канальностью сплайс видеопроцессора. Например, четырёхканальный сплайс видеопроцессор может объединить в одно выходное видеоизображения до 4 (включительно) независимых входных видеоисточников.

Видеоконтроллер – это видеопроцессор с интегрированной передающей картой. Передающая карат выполняет конвертацию входного видеоизображения для его распределения и передачи к принимающим картам. Встроенная передающая карта обеспечивает возможность подключения принимающих карт напрямую к видеоконтроллеру, без необходимости использования отдельных внешних передающих крат или сторонних передающих устройств. Таким образом в качестве выходных интерфейсов видеоконтроллеров используются порыт GbE для подключения принимающих карт.

Максимальная поддерживаемая пиксельная нагрузка – ключевая характеристика любого видеопроцессора и видеоконтроллера. Она показывает какое количество писклей (экран какого разрешения) можно подключить к выходу устройства. Эту характеристику разделяют на три составляющие, которые должны одновременно соблюдаться:

• Общее количество поддерживаемых пикселей – произведение ширины и высоты.
• Максимальное количество пикселей по ширине.
• Максимальное количество пикселей по высоте.

Отметим, что один выходной порт GbE передающей карты поддерживает максимальную общую нагрузку до 655 360 пикс. Поэтому, общее количество выходных портов GbE встроенной передающей карты (выходных портов видеоконтроллера) непосредственно связано с максимальной поддерживаемой пиксельной нагрузкой видеоконтроллера

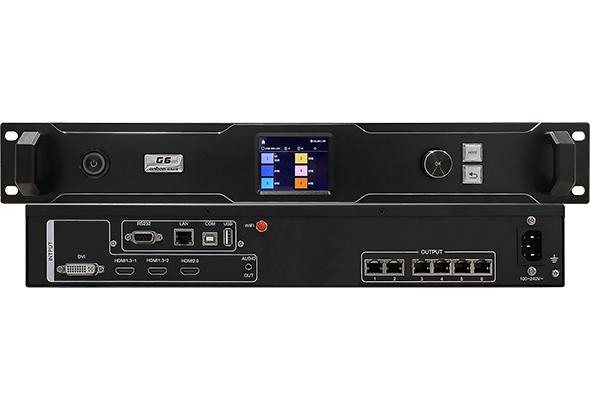

OVP-G6 – четырехканальный сплайс видеоконтроллер с встроенной передающей картой на 6 портов.

Устройства разработаны и произведены компанией Shanghai ONBON Technology Inc. для аппаратной обработки видеоизображения. Применяются для управления модульными светодиодными экранами и вывода изображения на них.

Видеоконтроллеры используют методы обработки 4K видеоизображений, запатентованный метод объединения видеоизображений, запатентованный метод синхронизации кадров и многие другие запатентованные методы обработки видеоизображения.

За счёт запатентованного метода кадровой синхронизации обеспечивается постоянный и стабильный вывод кадров без задержки, с одной частотой обновления, что позволяет получить плавное, стабильное и неискаженное изображение.

Аппаратные методы обработки видео уменьшают размытость изображения после его масштабирования, а также смягчаются пиловидные края, которые появляются при масштабировании стандартного чересстрочного видео с движущимися изображением, тем самым обеспечивается естественность сцены действия и увеличивается резкость изображения.

Используемые технологии обработки обеспечивают вывод высококачественного изображения на модульных светодиодных экранах даже с малым шагом пикселя. Мощная аппаратная составляющая устройства позволяет реализовать модульные светодиодные экраны сверхвысокого разрешения.

Поддержка вывод видеосигнала по стандарту HDR10. Обеспечивает: увеличение максимальной яркости, более широкий диапазон цветов, 10 бит на канал - до 1,07 миллиарда цветов, улучшенное соотношение контрастности.

OVP-G6 может принимать изображения со сверхвысоким разрешением до 4096x2160 при 60 Гц и отображать четыре канала одновременно. Выходное разрешение может достигать 4096x2160 при 60 Гц, 8188x480 при 60 Гц, 480x8188 при 60 Гц и т.д.

В видеоконтроллер OVP-G6 встроена передающая карата на 6 портов GbE, таким образом в корпусе одного устройства совмещены две отдельные функции:

• настройка светодиодного экрана и контроль за ним;
• ввод/вывод видеоизображения на этот светодиодный экран.

Объединение этих функции в одном устройстве позволяет повысить надежность всей системы, избежать нерациональных трат, облегчить настройку и эксплуатацию.

2.ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ OVP-G6

• Максимальная общая выходная нагрузка видеопроцессора 3,93 Мпикс.
• Максимальная выходная ширина видеопроцессора 8188 пикс.
• Максимальная выходная высота видеопроцессора 8188 пикс.
• Встроенная передающая карта на 6 портов GbE.
• Каждый GbE порт встроенной передающей карты видеоконтроллера поддерживает общую нагрузку до 655 360 пикселей при 60 Гц.
• 4 цифровых интерфейсов для подключения входных видеоисточников, в том числе интерфейсы с поддержкой сверхвысоко разрешения 4K Ultra HD.
• 3 входных HDMI видео интерфейсов и 1 входной DVI видео интерфейс.
• Каждый входной цифровой интерфейс поддерживает стандарт EDID – что позволяет настроить входное разрешение и частоту обновления.
• 1 входной HDMI 2.0 видео интерфейсов с поддержкой сверх высокого разрешения 4K Ultra HD (4Kх2K) при 60 Гц.
• 2 входных HDMI 1.3 интерфейсов с поддержкой высокого разрешения Full HD (1080P) при 60 Гц или сверх высокого разрешения 4K UHD (4Kх2K) при 30 Гц.
• 4 канала для одновременного отображения до 4 (включительно) любых входных видеоисточников.
• Произвольное размещение, размер и компоновка до 4 (включительно) каналов любых входных видеоисточников, в т.ч. перекрытие и наложение.
• Поддерживает произвольное кадрирование и масштабирования каждого канала.
• Поддержка вывод видеосигнала по стандарту HDR10, что позволяет увеличить максимальную яркость, расширить динамический диапазон, улучшить контрастность и увеличить максимальное количество цветов до 1,07 миллиарда.
• Корпус 1,5U формата для рэковой стойки. Изготовлен из промышленного прочного, черного алюминия. С креплениями в стойку и ручками.
• Встроенный 2,8" ЖК экран для быстрой настройки и комфортного использования. Экран поддерживает несколько языков.
• Аппаратное и программное переключение между всеми входными интерфейсами видеоисточников.
• Выбор метода отображения скорости переключения (быстро или плавно) между интерфейсами видеоисточников.
• Функция резервирования и экстренного переключения видеоисточника в случае отсутствия сигнала.
• Настройка переключения входных видеоисточников по расписанию.
• Предустановленные режимы компоновки каналов.
• 16 слотов для сохранения пользовательских настроек, удобно использовать при работе с арендованными экранами.
• Функция пошаговой настройки видеопроцессора.
• Аналоговый интерфейс аудио выхода - AUDIO 3,5 мм Jack.
• Интерфейс RS232 для централизованного управления.
• Интерфейс WiFi для беспроводного управления, в том числе с телефона. С возможностью настройки основных параметров беспроводного WiFi адаптера.
• Интерфейс LAN 100М для проводного управления в локальной сети. С возможностью настройки основных параметров проводного сетевого адаптера.
• Интерфейс COM для проводного прямого управления.
• Поддерживает функцию заморозки кадра видеоисточника и функцию отключения видеоисточника.
• Поддерживает ручную калибровку цветности изображения: яркость, резкость, контрастность, насыщенность, динамический контраст.
• Поддерживает выбор цветовой температуры и ручную настройку каждого цветового канала.
• Поддерживает автоматическую подстройку параметров видеоконтроллера в соответствии с параметрами светодиодного экрана.
• Поддерживает зеркальное отображение видеоисточников.
• Поддерживает 100 уровней регулировки яркости отображения.
• Поддерживает восстановление параметров устройства до заводских настроек.
• Поддерживает обновление прошивки устройства.
