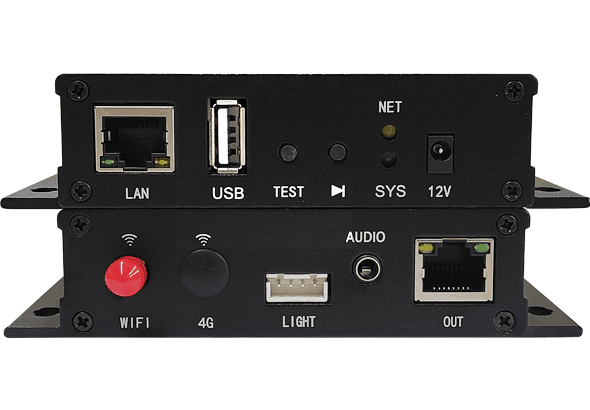

BX-C2

BX-C2 – полноцветный мультимедийный плеер для светодиодного экрана со встроенным 1 выходным портом GbE для подключения принимающих карт

614400 пикселей максимальная общая выходная нагрузка

7968 пикселей максимальная ширина вывода

2048 пикселей максимальная высота вывода

1 выходной порт GbE для подключения принимающих карт

4 ГБ встроенной флэш-памяти EMMC + USB для накопителей

Ethernet 100M и WIFI + опционально 4G, GPS

2 видео области с возможностью дублирования

USB порт поддерживает USB-RS485 адаптер для подключения аксессуаров

Сервисная горячая линия +79022582323



Описание

Медиаплееры — это полноцветные асинхронные устройства для управления светодиодным экраном и отображения информации (контента) на нём.

В отличие от синхронных устройств, асинхронные медиаплееры имеют встроенную память для хранения контента. Поэтому контент необходимо предварительно записать в память медиаплеера, для его отображения на светодиодном экране. После записи контента в память плеера информация на светодиодном экране может отображаться постоянно, по порядку, по расписанию или по триггеру.

Медиаплееры предназначены для работы в автоматическом и автономном режиме. Все сделано только для того, чтобы пользователь мог изменять и обновлять контент по мере необходимости. Медиаплееры могут отключаться по расписанию, изменять/обновлять/адаптировать контент, автоматически менять яркость, отображать данные о погоде и многое другое.

Поэтому медиаплееры часто используются в рекламных, выставочных, информационных и других подобных светодиодных экранах, для которых нет необходимости очень часто обновлять контент и постоянно управлять экраном, отображать информацию через видеоинтерфейс. Достаточно отображать предварительно загруженный контент (например: видео, фото, текст, время, погода и т.д.) из памяти устройства.



Особенности

  • Поддержка SDK и API для вторичной разработки, для разных платформ на разных языках программирования.
  • Поддержка динамических областей (до 32) для автоматического обновления контента в них в режиме реального времени.
  • Поддерживает ароматический прием, обновление и отображение сетевых данных JSON и RSS.
  • Поддерживает ароматический прием, обновление и отображение on-line прогноза погоды для более чем 21 000 городов.
  • Поддержка воспроизведения потокового сетевого мультимедиа по протоколам HLS, TSP, RTMP, плейлистов M3U8, MPEG4, DASH.
  • Поддержка протокола шифрования SSL/TLS, технологии аутентификации цифровой подписи, пароля для связи.
  • Поддерживает проприетарную облачную платформу iLEDCloud для создания, публикации контента и управления светодиодными дисплеями.
  • Поддержка быстрой автоматической пошаговой настройки параметров экрана.
  • Поддержка воспроизведения фоновой музыки, настройка очереди воспроизведения, регулировка громкости, отдельный аудиовыход.*
  • И изменение направления соединения модулей.
  • Поддерживает мониторинг экрана для просмотра текущего экрана в режиме реального времени.
  • Поддержка Ethernet 100 м порта для коммуникации и USB порта для считывания накопителей. Для некоторых моделей или опционально также поддерживаются WIFI*, 4G*, GPS*, RS485*.
  • Поддержка сетевых настроек: IP, маска, порт, шлюз, DNS, SSID, пароль, DHCP, APN, MAC, прокси и другие.
  • Поддержка программы LedShowYQ для ПК, мобильного приложения LedMedia, облачного управления iLEDCloud, SDK.
  • Поддержка воспроизведения накопителей по USB (до 256 Гб). Возможность использования удлинителя USB.
  • Поддержка простого подключения ИК пульта ДУ, датчика яркости, датчика температуры, датчика влажности.
  • Поддержка датчиков мониторинга окружающей среды через интерфейс RS485*: датчика направление ветра, датчика скорость ветра, датчика PM10/PM2.5, датчика качества воздуха, датчика шума и других.
  • Поддержка английского, китайского, русского, вьетнамского немецкого, системных языков на светодиодном экране.
  • Поддержка функции синхронизации нескольких экранов (медиа плееров) для одновременного отображения одной программы на всех экранах.
  • Поддержка множества областей, произвольное положение и размер каждой области, перекрытие, прозрачность.
  • Поддержка общей программы для нескольких экранов. Поддержка функции копирования программы и область.
  • Поддержка регулировки яркости от 0 до 256 вручную, автоматически или по расписанию.
  • Поддержка воспроизведения фоновой музыки, с возможностью регулировке громкости.*
  • Поддерживает обновление прошивки устройства через программу для ПК, мобильное приложение, облако iLEDCloud, SDK.
  • Поддерживает подключение к многофункциональной плате BX-VMF.*
  • Поддержка GPS-позиционирования, определение координат в режиме реального времени.*
  • Поддержка тех же особенностей, что и принимающее карты.
  • и многое другое. (* – для некоторых моделей и/или опционально)



Сравнение

1. Размер экранов

  • Медиаплеер BX-С04 - предназначен для небольших светодиодных экранов;
  • Медиаплееры BX- С08, BX-С08A - предназначены для экранов среднего размера;
  • Медиаплееры BX-С1, BX-С1A, BX-С2 - предназначены для больших или очень длинных светодиодных экранов.



2. Режим работы

  • Медиаплееры BX-С04, BX- С08, BX-С08A, BX-С1, BX-С1A, BX-С2 - являются стандартными асинхронными устройствами воспроизведения контента.



3. Максимальная нагрузка

Плеер

Общая, пикс

Ширина, пикс

Высота, пикс

BX-С04

65536

1024

512

BX- С08

131072

1024

1024

BX-С08A

131072

1024

1024

BX-С1

614400

7968

2048

BX-С1A

614400

7968

2048

BX-С2

614400

7968

2048



4. Считывания контента с носителей

  • Все медиаплееры имеют внутреннюю память на 4 ГБ, для хранения и считывания контента с внутренней памяти. Внутрення память может быть расширена за счет USB накопителя.
  • Все медиаплееры имеют USB порт для считывания контента с USB накопителей. Рекомендуемая ёмкость внешнего USB накопителей до 256 ГБ. Возможно использовать USB удлинительно, длиною до 10 метров, в зависимости от его качества и внешних условий.



5. Интерфейсы для коммуникации

  • Все медиаплееры по умолчанию имеют 100M Ethernet интерфейс, для подключенный плеера к компьютеру или серверу;
  • Все медиаплееры (кроме BX-С04, BX- С08) по умолчанию имеют WiFi интерфейс для беспроводного подключения плеера к компьютеру, серверу или телефону;
  • Медиаплееры BX-С04, BX- С08 - могут опционально комплектоваться WiFi интерфейсом для беспроводного подключения плеера к компьютеру, серверу или телефону;
  • Все медиаплееры поддерживают опциональный интерфейс 4G для беспроводного подключения плеера к компьютеру или серверу по мобильной связи;
  • Все медиаплееры поддерживают опциональный интерфейс GPS для беспроводного вещания координат по мобильной связи.



6. Интерфейсы для подключения аксессуаров

  • Медиаплееры BX-С04, BX- С08, BX-С1 - имеют на борту гнезда для подключения: датчика температуры, датчика температуры и влажности, датчика яркости, датчика GPS координат;
  • Медиаплееры BX-С08A, BX-С1A - имеют на борту гнезда для подключения: датчика температуры, датчика температуры и влажности, датчика яркости, датчика GPS координат, RS485 для датчиков мониторинга окружающей среды, RS485/RS232 для подключения других устройств, 4х-битный интерфейс аппаратного выбора программы, интерфейс для подключения к реле;
  • Медиаплеер BX-С2 - имеет на борту гнезда для подключения: датчика яркости, USB порт поддерживает USB-RS485 адаптер для подключения других аксессуаров.



7. Корпус устройства

  • Медиаплееры BX-С04, BX- С08, BX-С08A, BX-С1, BX-С1A - поставляются в пластиковой подложке, которая изготовлена из диэлектрического, антистатического, огнестойкого, экологически чистого материала;
  • Медиаплеер BX-С2 - поставляется в прочном металлическом корпусе.



Облачая платформа iLEDCloud

Вся серия BX-С поддерживает передовую облачную мультимедийную платформу iLEDCloud. Облачная платформа представляет собой удаленный сервер к которому вы можете подключить неграничное количество своих плееров, по любому интерфейсу (Ethernet, WiFi, 4G). С помощью платформы вы сможете удаленно от экрана создавать новый контент, обновлять существующую информацию, мониторить состояние экрана, управлять экраном, обновлять прошивку и многое другое. Также вы можете одновременно работать со всеми своими экранами, где бы они не находились, с одного аккаунта. Теперь управление экранами стало намного легче и быстрее. iLedCloud обеспечивает высокую стабильность, надежность и безопасность соединения. Это очень важно в сфере публичного медиа.



Индивидуальные и нестандартные проекты

Для всей серии BX-С предусмотрено SDK, которе вы можете скачать с нашего сайта прямо сейчас. SDK позволит вам использовать наши контроллеры для индивидуальных, не стандартных, проектов, в связке со своими сервисами, серверами и устройствами. Мы регулярно обновляем документацию, инструменты и примеры, стремясь облегчить разработку уникально продукта.



Заключение

Продукты серии BX-С наследуют все предыдущее наработки и учитывают отзывы наших клиентов. За счет этого они не имеют аналогов на рынке светодиодных контроллеров. В связке с SDK и облачной платформой iLedCloud наши контроллеры имеют неоспоримое преимущество в крупномасштабных системах отображения информации.


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Статус продукта Запущен в продажу в октябре 2022 года.
Размер управления 614400 пикселей - максимальная общая выходная нагрузка.
7968 пикселей - максимальная ширина вывода.
2048 пикселей - максимальная высота вывода.
1024×600 пикселей - типовое разрешение.
Конфигурация оборудован Двухъядерный процессор, с тактовой частотой 1,2 ГГц.
Оперативная память DRAM 512 Мб.
Воспроизведение видео 1080P HD.
Поддержка формата кодирования видео H.265.
Память и накопители 4 Гб внутренняя энергонезависимая память EMMC.
Считывание с USB носитель до 256 Гб.



ИНТЕРФЕЙСЫ
Входной интерфейс Ethernet 100М сетевой интерфейс, для подключенный плеера к компьютеру или серверу.
WiFi интерфейс, для беспроводного подключения плеера к компьютеру, серверу или телефону. (через BX-WIFIm)
Опционально 4G интерфейс, для беспроводного подключения плеера к компьютеру или серверу по мобильной связи. (через BX-4Gm, BX-4Gu1, BX-4Gu4)
Выходной интерфейс Gigabit Ethernet для подключения к принимающим картам.
USB интерфейс USB интерфейс, для считывания контента с USB накопителей. Автоматическое воспроизведение контента.
Возможно использовать USB удлинительно, длиною до 10 метров, в зависимости от его качества и внешних условий.
USB порт поддерживает USB-RS485 адаптер для подключения аксессуаров.
Интерфейсы датчиков LIGHT - интерфейс для подключения датчика освещённости.
Другие интерфейсы AUDIO - интерфейс для подключения аудио.



ЭЛЕКТРИЧЕСКИЙ ХАРАКТЕРИСТИКИ
Рабочее напряжение 12 В
Отвечает требованиям стандарта «T/COEMA 103S-2019»  «Общие технические требования к асинхронному полноцветному мультимедийному плееру для светодиодных экранов», стандарт уровня C.
Потребляемая мощность до 10 Вт.



ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ
Защита от импульсных помех Невосприимчивость устройства к скачкам напряжения на клеммах питания и сетевых портах – соответствует стандарту «GB/T 17626.5-2008». Тестовое напряжение 4 кВ, 4 испытательный уровень.
Защита от статических разрядов Устойчивость устройства к электростатическим разрядам на сетевом порту, последовательном порту, USB-порту, портах датчиков и портах управления ввода-вывода – соответствует стандарту «GB/T 17626.2-2006». Контактный разряд 8 кВ. 4 испытательный уровень.
Защита от радио помех Защищённость устройства к радиопомехам на клеммах питания, сетевом порту и последовательном порту – соответствует стандарту «GB 9254-2006».



АДАПТИВНОСТЬ К ОКРУЖАЮЩЕЙ СРЕДЕ
Рабочая температура Температура окружающей среды от -40°C до 80°C.
Отвечает требованиям стандарта «T/COEMA 103S-2019»  «Общие технические требования к асинхронному полноцветному мультимедийному плееру для светодиодных экранов», стандарт уровня C.
Защита от солевого воздействия От 500 метров от линии моря.
Отвечает требованиям стандарта «T/COEMA 103S-2019» «Общие технические требования к асинхронному полноцветному мультимедийному плееру для светодиодных экранов», стандарт уровня C.



СПОСОБЫ ВЗАИМОДЕЙСТВИЯ
Архитектура Контроллер выступает в качестве клиента, а управляющая программа является сервером. Сам контроллер инициирует соединение. В качестве сервера (управляющей программой) могут выступать различные фирменные программы и приложения, а также индивидуальные разработки с помощью SDK.
LedShowYQ и LedShow Фирменное ПО для ПК под ОС Windows
LedMedia Фирменное приложение для смартфонов под ОС Android
iLedCloud и iLedSys Фирменное облачная платформа и корпоративная версия облачной платформы, для создания контента, публикации контента и удаленного управления светодиодным экраном.
SDK Набор средств разработки для реализации индивидуальных нестандартных проектов путем вторичного программирования на языках: C, C ++, C#, Java, под ОС Windows, Linux, Android, iOS.
Кнопка Позволяет аппаратно переключать заранее записанные программы.



СОВМЕСТИМОСТЬ СО СВЕТОДИОДНЫМИ МОДУЛЯМИ
Модуль Устройство поддерживает большинство светодиодных модулей для бегущих строк и светодиодных экранов. Светодиодные модули могут быть от любых производителей, различных спецификаций, разного разрешения, с разным шагом пикселя.
Подключение Подключение светодиодных модулей к устройству осуществятся через ферменные принимающие карты.
Цвет Устройство поддерживает полноцветные модули. В программе предусмотрена возможность выбора цвета и настройка последовательности RGB сигнала.
Драйвер Устройство поддерживает светодиодные модули с наиболее распространёнными микросхемами светодиодных драйверов, например: чипы постоянного тока, чипы с двумя защелками, чипы с ШИМ (PWM) и другие основные драйверы для светодиодных модулей.
Декодер Устройство поддерживает светодиодные модули с наиболее распространёнными микросхемам декодирования строк, например: 138 декодер, 5266 декодер, 5958 декодер, 2018 декодер и другие основные декодеры для светодиодных модулей.
Сканирование Устройство поддерживает светодиодные модули с различным сканированием, от статического, до 64 сканирования.
Подключение Подключение светодиодных модулей к устройству осуществятся через ферменные принимающие карты.



ПРОГРАММНЫЕ ФУНКЦИИ
Мультиязычный интерфейс Программа поддерживает более 20 языков, в том числе русский язык.
Количество устройств Не ограничено. Программа поддерживает одновременную работу с несколькими устройствами (экранами).
Визуальный редактор Программа поддерживает визуальное редактирование контента на светодиодном экране.
Считывание и запись Программа поддерживает считывание информации с устройства и записи информации в него.
Настройка устройства С помощью программы можно полностью настроить устройство.
Автоматизация роботы Программа поддерживает элементы автоматизации, такие как: расписание включение/отключения устройств/а, расписания переключения программ, расписание переключения источников информации, расписание регулировки яркости и другие элементы.
Групповая работа Программа поддерживает функцию объединение в группу нескольких устройств (экранов). При работе з группой устройств (экранов) доступны: групповая настройка устройств, групповая отправка программ, групповая регулировка яркости и громкости, групповое включение и отключение и другие групповые настройки.
Количество программ Не ограничено. Программа поддерживает одновременную работу с несколькими программами (плейлистами). Программа поддерживает функции общей программы для нескольких устройств.
Количество областей Каждая программа может быть разделена до 32 областей. Типы области могут быть различными.
Тип программы Обычная программа, общая программа, автозапускаемая программа.
Типы области Изображение, видео, текст, субтитр, цифровые часы, аналоговый циферблат, дата, таймер, погода, база данных, анимация, анимационный текст, область датчиков, динамическая, JSON, и другие.



ЭФФЕКТЫ ОТОБРАЖЕНИЯ ОБЛАСТИ
Размещение области Произвольное размещение каждой области, в пределах размера экрана. Возможность наложения одной области на другую, с частичным или полным перекрытием.
Размер области Произвольный размер каждой области, в пределах размера экрана. Возможность автоматически настраивать размер области.
Цвет области Для большинства областей возможна задать произвольный фоновый цвет. Возможность настроить уровень прозрачности для большинства областей. Для большинства областей возможна задать произвольный цвет контента.
Анимация области Для большинства областей возможна выбрать анимацию отображения контента. Поддерживается регулировка скорости анимации и время показа контента.
Обводка области Для большинства областей возможна выбрать обводку (рамку) области. Поддерживается регулировка стиля анимации и скорости анимации.
Тестовый редактор Программа поддерживает элементы текстового редактора, такие как: выбор размера шрифта, стиля шрифта, кегель шрифта, цвет, шрифта, выравнивание текста и другие элементы.
Дополнительные эффекты Для некоторых областей возможен выбор и настройка 3D эффектов для текста и фона, такие как: выбор анимации, регулировка скорости, направления и размера, выбор цвета и другие возможности.



ПОДДЕРЖИВАЕМЫЕ ФОРМАТЫ
Форматы видео avi, wmv, mpg, rmvb, mov, vob, mp4, flv и т.д.
Форматы аудио mp3, wav, wma, ogg, ape, acc.
Форматы изображения bmp, jpg, png, gif и т.д.
Текстовые форматы txt, rtf, word, excel и т.д.



ВАЖНЫЕ ФУНКЦИИ
Сетевые настройки Возможность настроить сетевые параметры, такие как: IP адрес, MAC адрес, шлюз, маска подсети, порт и т.д.
WiFi настройки (при наличии) Возможность настроить сетевые параметры, такие как: режим работы AP/STA/AP+STA, SSID, пароль, IP адрес, шлюз, маска подсети, канал, и т.д.
Настройки сервера Возможность локально запустить и остановить сервер, указать, IP адрес, порт сервера, пользователя, и т.д.
Настройка яркости Возможность настроить яркость по времени (задать расписание), вручную, по датчику.
Настройка расписания Возможность настроить расписание включение и отключения устройства, ручное включение и отключение устройства.
Настройка кодирования Возможность включить и отключить принудительного транскодирования видео.
Проверка состояния Возможность проверить текущее показание устройства и датчиков, такие как: статус, яркость, громкость, и т.д.
Проверка воспроизведение Возможность проверить (просмотреть) текущее воспроизведение устройство, то что в настоящее время выводить устройство.
Журнал управления Возможность просмотреть журнал отпрошенных команд на устройство.
Выбор носителя данных Возможность переключения между носителями данных: внутрення память (EMMC), USB накопить, SD карта.
Стартовый логотип Возможность настроить стартовый логотип, который будет отображаться при включении устройства.
Настройка времени Возможность синхронизировать время, указать часовой пояс, задать сетевой сервер времени.
Многоэкранная синхронизация Возможность синхронизировать множество экранов по времени.
SSL и TLS сертификат Возможность установить SSL и TLS сертификат для защиты соединения.
Потоковое видео Возможность воспроизведения потокового мультимедиа по протоколам HLS, RTSP и RTMP.
Фоновая музыка Возможность настроить воспроизведение фоновой музыки. Возможность регулировать громкость.
Пошаговая настройка Возможность вызвать "мастер настройки" для пошаговой настройки устройства.
Online погода Возможность отображать данные о погоде из интернета, доступно более 21000 городов.
Чтение документов Возможность открыть MS Word документы *.doc и *.docx форматов. А также *.txt, *.rtf и *.rtxt форматов.
Чтение таблиц Возможность открыть MS Excel документы *.xls и *.xlsx форматов. А также возможность создать свою таблицу в редакторе.
JSON Возможность отображать информацию c JSON файла, в том числе с сервера.
Динамическая область Возможность настроить автоматически обновлять контент (картинка, txt файл) в области, через указанный интервал времени.



ГАРАНТИЯ КАЧЕСТВА
Контроль Система многоступенчатого контроля качество всей производимой продукции.
Обеспечивает низкий процент брака ≤0,3%, при постоянной работе 24/7.
Покрытие На печатную плату и компоненты устройства нанесен защитный слой, оберегающий от: ультрафиолета, влаги, пыли, статического электричества, солевого воздействия.
Корпус Корпус из прочного алюминия. Надёжно защищает устройство от: механических воздействий, замыкании контактов, статического напряжения, коррозии, вредного воздействия окружающей среды.
Благодаря корпусу устройство легко крепить.
Сертификация Вся серия продуктов прошла испытания и имеет Европейский сертификат качества CE.
Вся серия продуктов прошла испытания Китайской обязательной сертификации ССС.
Вся серия продуктов соответствует директиве ограничивающая содержание вредных веществ RoHS.



Название файла Описание Загрузки Скачать
LedShow Suite 4в1

24.01.11.00

Новая программа 4в1 для асинхронного оборудования. Призвана заменить все остальные программы, объединив все функции в одном месте.
758
LedShowYQ

23.05.15.01

Мы всегда рекомендуем скачивать самую последнюю версию программы! Программа LedShowYQ предназначена для настройки асинхронных полноцветных мультимедийных плееров BC-C, BX-Y и BX-YQ серий для светодиодных экранов.
3264
BX-C серия

20220906

Спецификация
364
LedShowYQ 2018

20200430

Руководство
1177
LedMedia APP

20201103

Руководство
735
BX-C1, BX-C1A, BX-C2 - FPGA прошивка

20230419

FPGA прошивки для полноцветных медиа плееров BX-C1, BX-C1A, BX-C2
161
LedSuite для Android

2.0.2 от 2024.01.26

Android приложение LedSuite для управления асинхронными устройствами Onbon через WiFi или Интернет.
104
LedSuite для iOS

2.0.2 от 2024.01.26

iOS приложение LedSuite для управления асинхронными устройствами Onbon через WiFi или Интернет.
49
LedShowYQ SSL аутентификация и шифрование

20200520

Руководство
667
LedShowYQ WebCast и WEB камера

20200520

Руководство
697
PROJECTS

Проекты

Copyright (C) 2008 Shanghai ONBON Technology Inc. Все права защищены
Shanghai ICP 08109710 沪公网安备 31010402000803号

沪ICP备08109710号 沪公网安备 31010402000803号
