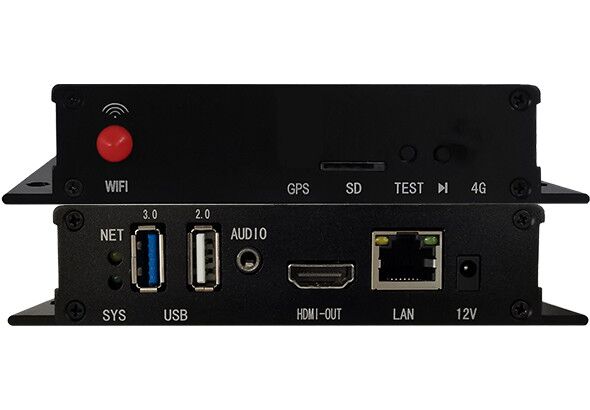

BX-YL

BX-YL – полноцветный мультимедийный плеер для с встроенным цифровым видео выходом HDMI для подключения к ЖК (LCD) экранам и панелям, телевизорам, сплитерам, видеопроцессорам, видеоконтроллерам и другому подобному видеооборудованию.

HDMI выходной видео интерфейс.

1920×1080, 1280×720, 720×480 пикселей - фиксированные разрешения.

8 ГБ встроенной флэш-памяти EMMC + USB и SD для накопителей

Ethernet 1000M и WIFI + опционально 4G, GPS

4 видеозоны с возможностью дублирования

Второй USB интерфейс для дополнительного оборудования

Сервисная горячая линия +79022582323



Описание

BX-YL — это уникальный полноцветные асинхронный медиаплеер отображения информации (контента) на ЖК (LCD) экранах и панелях, телевизорах, сплитерерах, видеопроцессорах, видеоконтроллерах и на другом подобном видеооборудование.

В отличие от других устройств серии BX-Y, плеер BX-YL в качестве выходного интерфейса имеет цифровой видео выход HDMI. Благодаря этому к нему можно подключить любе видео оборудование отображение и/или преобразования видео информации, с цифровым видео входом HDMI, например: телевизор, монитор, экран, сплитер, видео процессор, видео контроллер, видео пульт, и т.д. В остальном это обычно асинхронный медеаплеер. Поэтому контент необходимо предварительно записать в память медиаплеера, для его отображения на светодиодном экране. После записи контента в память плеера информация на экране может отображаться постоянно, по порядку, по расписанию или по триггеру.

Медиаплееры предназначены для работы в автоматическом и автономном режиме. Все сделано только для того, чтобы пользователь мог изменять и обновлять контент по мере необходимости. Медиаплееры могут отключаться по расписанию, изменять/обновлять/адаптировать контент, автоматически менять яркость, отображать данные о погоде и многое другое.

Поэтому медиаплееры часто используются в рекламных, выставочных, информационных и других подобных светодиодных экранах, для которых нет необходимости очень часто обновлять контент и постоянно управлять экраном, отображать информацию через видеоинтерфейс. Достаточно отображать предварительно загруженный контент (например: видео, фото, текст, время, погода и т.д.) из памяти устройства.

Благодаря BX-YL можно легко объединить в одну систему светодиодный экран и, например, ЖК экран. С одного места (программы, облака, SDK) управлять разными типами экранами, выводит на них одинаковую информацию (контент). Также подключив  BX-YL к любому синхронному оборудованию, например, передающей карте или видео процессору, можно синхронный экран преобразовать в асинхронный.



Особенности

  • Поддержка SDK и API для вторичной разработки, для разных платформ на разных языках программирования.
  • Поддержка динамических областей (до 32) для автоматического обновления контента в них в режиме реального времени.
  • Поддержка базы данных mySQL и SQL Server, автоматическое получение, обновление и отображение данных из базы данных.
  • Поддерживает ароматический прием, обновление и отображение сетевых данных JSON и RSS.
  • Поддерживает ароматический прием, обновление и отображение on-line прогноза погоды для более чем 21 000 городов.
  • Поддержка воспроизведения потокового сетевого мультимедиа по протоколам HLS, TSP, RTMP, плейлистов M3U8, MPEG4, DASH.
  • Поддержка протокола шифрования SSL/TLS, технологии аутентификации цифровой подписи, пароля для связи.
  • Поддерживает проприетарную облачную платформу iLEDCloud для создания, публикации контента и управления светодиодными дисплеями.
  • Поддержка быстрой автоматической пошаговой настройки параметров экрана.
  • Поддержка голосового вещания на китайском и английском языках*. Возможность добавить поддержку других языков.
  • Поддержка воспроизведения фоновой музыки, настройка очереди воспроизведения, регулировка громкости, отдельный аудиовыход.
  • Поддержка функции поворота экрана на 90°/180°/270°. И изменение направления соединения модулей.
  • Поддерживает мониторинг экрана для просмотра текущего экрана в режиме реального времени.
  • Поддержка Ethernet 100 м порта для коммуникации и USB порта для считывания накопителей. Для некоторых моделей или опционально также поддерживаются WIFI*, 4G*, GPS*, RS485*, SD*.
  • Поддержка сетевых настроек: IP, маска, порт, шлюз, DNS, SSID, пароль, DHCP, APN, MAC, прокси и другие.
  • Поддержка программы LedShowYQ для ПК, мобильного приложения LedMedia, облачного управления iLEDCloud, SDK.
  • Поддержка воспроизведения накопителей по USB (до 256 Гб) и SD* (до 256 Гб). Возможность использования удлинителя USB.
  • Поддержка простого подключения ИК пульта ДУ, датчика яркости, датчика температуры, датчика влажности.
  • Поддержка датчиков мониторинга окружающей среды через интерфейс RS485*: датчика направление ветра, датчика скорость ветра, датчика PM10/PM2.5, датчика качества воздуха, датчика шума и других.
  • Поддержка английского, китайского, русского, вьетнамского немецкого, системных языков на светодиодном экране.
  • Поддержка функции синхронизации нескольких экранов (медиа плееров) для одновременного отображения одной программы на всех экранах.
  • Поддержка множества областей, произвольное положение и размер каждой области, перекрытие, прозрачность.
  • Поддержка общей программы для нескольких экранов. Поддержка функции копирования программы и область.
  • Поддержка регулировки яркости от 0 до 256 вручную, автоматически или по расписанию.
  • Поддержка воспроизведения фоновой музыки, с возможностью регулировке громкости.
  • Поддерживает обновление прошивки устройства через программу для ПК, мобильное приложение, облако iLEDCloud, SDK.
  • Поддерживает подключение к многофункциональной плате BX-VMF.*
  • Поддержка GPS-позиционирования, определение координат в режиме реального времени.*
  • Поддержка тех же особенностей, что и принимающее карты.
  • и многое другое. (* – для некоторых моделей и/или опционально)



Облачая платформа iLEDCloud

Вся серия BX-Y поддерживает передовую облачную мультимедийную платформу iLEDCloud. Облачная платформа представляет собой удаленный сервер к которому вы можете подключить неграничное количество своих плееров, по любому интерфейсу (Ethernet, WiFi, 4G). С помощью платформы вы сможете удаленно от экрана создавать новый контент, обновлять существующую информацию, мониторить состояние экрана, управлять экраном, обновлять прошивку и многое другое. Также вы можете одновременно работать со всеми своими экранами, где бы они не находились, с одного аккаунта. Теперь управление экранами стало намного легче и быстрее. iLedCloud обеспечивает высокую стабильность, надежность и безопасность соединения. Это очень важно в сфере публичного медиа.



Индивидуальные и нестандартные проекты

Для всей серии BX-Y предусмотрено SDK, которе вы можете скачать с нашего сайта прямо сейчас. SDK позволит вам использовать наши контроллеры для индивидуальных, не стандартных, проектов, в связке со своими сервисами, серверами и устройствами. Мы регулярно обновляем документацию, инструменты и примеры, стремясь облегчить разработку уникально продукта.



Заключение

Продукты серии BX-Y наследуют все предыдущее наработки и учитывают отзывы наших клиентов. За счет этого они не имеют аналогов на рынке светодиодных контроллеров. В связке с SDK и облачной платформой iLedCloud наши контроллеры имеют неоспоримое преимущество в крупномасштабных системах отображения информации.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Статус продукта Запущен в продажу в марте 2020 года.
Размер управления 1920×1080, 1280×720, 720×480 пикселей - фиксированные разрешения.
Конфигурация оборудован Четырехъядерный процессор Cortex, с тактовой частотой 1,5 ГГц.
Оперативная память DRAM 1 Гб.
Воспроизведение видео 4K 10bit HDR.
Память и накопители 8 Гб внутренняя энергонезависимая память EMMC.
Считывание с USB носитель до 256 Гб.
Считывание с SD карт до 256 Гб.



ИНТЕРФЕЙСЫ
Входной интерфейс Ethernet 1000М сетевой интерфейс, для подключенный плеера к компьютеру или серверу.
WiFi интерфейс, для беспроводного подключения плеера к компьютеру, серверу или телефону.
Опционально 4G интерфейс, для беспроводного подключения плеера к компьютеру или серверу по мобильной связи.
Опционально GPS интерфейс, для вещания координат.
Выходной интерфейс HDMI 1.4 - выходной видео интерфейс.
USB интерфейс х2 USB интерфейс №1, для считывания контента с USB накопителей. Автоматическое воспроизведение контента.
Возможно использовать USB удлинительно, длиною до 10 метров, в зависимости от его качества и внешних условий.
USB интерфейс №2, для подключения дополнительного оборудования, таких как: BX-4G Modem, датчиков мониторинга окружающий среды ECOmonitoring и другого оборудования через USB-RS485 конвертор.
Другие интерфейсы AUDIO - интерфейс для подключения аудио.



ЭЛЕКТРИЧЕСКИЙ ХАРАКТЕРИСТИКИ
Рабочее напряжение 12 В  (стандартный адаптер питания DY30W-12 В).
Отвечает требованиям стандарта «T/COEMA 103S-2019»  «Общие технические требования к асинхронному полноцветному мультимедийному плееру для светодиодных экранов», стандарт уровня C.
Потребляемая мощность до 15 Вт.



ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ
Защита от импульсных помех Невосприимчивость устройства к скачкам напряжения на клеммах питания и сетевых портах – соответствует стандарту «GB/T 17626.5-2008». Тестовое напряжение 4 кВ, 4 испытательный уровень.
Защита от статических разрядов Устойчивость устройства к электростатическим разрядам на сетевом порту, последовательном порту, USB-порту, портах датчиков и портах управления ввода-вывода – соответствует стандарту «GB/T 17626.2-2006». Контактный разряд 8 кВ. 4 испытательный уровень.
Защита от радио помех Защищённость устройства к радиопомехам на клеммах питания, сетевом порту и последовательном порту – соответствует стандарту «GB 9254-2006».



АДАПТИВНОСТЬ К ОКРУЖАЮЩЕЙ СРЕДЕ
Рабочая температура Температура окружающей среды от -40°C до 80°C.
Отвечает требованиям стандарта «T/COEMA 103S-2019»  «Общие технические требования к асинхронному полноцветному мультимедийному плееру для светодиодных экранов», стандарт уровня C.
Защита от солевого воздействия От 500 метров от линии моря.
Отвечает требованиям стандарта «T/COEMA 103S-2019» «Общие технические требования к асинхронному полноцветному мультимедийному плееру для светодиодных экранов», стандарт уровня C.



СПОСОБЫ ВЗАИМОДЕЙСТВИЯ
Архитектура Контроллер выступает в качестве клиента, а управляющая программа является сервером. Сам контроллер инициирует соединение. В качестве сервера (управляющей программой) могут выступать различные фирменные программы и приложения, а также индивидуальные разработки с помощью SDK.
LedShowYQ и LedShow Фирменное ПО для ПК под ОС Windows
LedMedia Фирменное приложение для смартфонов под ОС Android
iLedCloud и iLedSys Фирменное облачная платформа и корпоративная версия облачной платформы, для создания контента, публикации контента и удаленного управления светодиодным экраном.
SDK Набор средств разработки для реализации индивидуальных нестандартных проектов путем вторичного программирования на языках: C, C ++, C#, Java, под ОС Windows, Linux, Android, iOS.



ПРОГРАММНЫЕ ФУНКЦИИ
Мультиязычный интерфейс Программа поддерживает более 20 языков, в том числе русский язык.
Количество устройств Не ограничено. Программа поддерживает одновременную работу с несколькими устройствами (экранами).
Визуальный редактор Программа поддерживает визуальное редактирование контента на светодиодном экране.
Считывание и запись Программа поддерживает считывание информации с устройства и записи информации в него.
Настройка устройства С помощью программы можно полностью настроить устройство.
Автоматизация роботы Программа поддерживает элементы автоматизации, такие как: расписание включение/отключения устройств/а, расписания переключения программ, расписание переключения источников информации, расписание регулировки яркости и другие элементы.
Групповая работа Программа поддерживает функцию объединение в группу нескольких устройств (экранов). При работе з группой устройств (экранов) доступны: групповая настройка устройств, групповая отправка программ, групповая регулировка яркости и громкости, групповое включение и отключение и другие групповые настройки.
Количество программ Не ограничено. Программа поддерживает одновременную работу с несколькими программами (плейлистами). Программа поддерживает функции общей программы для нескольких устройств.
Количество областей Каждая программа может быть разделена до 32 областей. Типы области могут быть различными.
Тип программы Обычная программа, общая программа, автозапускаемая программа.
Типы области Изображение, видео, текст, субтитр, цифровые часы, аналоговый циферблат, дата, таймер, погода, база данных, анимация, анимационный текст, область датчиков, динамическая, JSON, и другие.



ЭФФЕКТЫ ОТОБРАЖЕНИЯ ОБЛАСТИ
Размещение области Произвольное размещение каждой области, в пределах размера экрана. Возможность наложения одной области на другую, с частичным или полным перекрытием.
Размер области Произвольный размер каждой области, в пределах размера экрана. Возможность автоматически настраивать размер области.
Цвет области Для большинства областей возможна задать произвольный фоновый цвет. Возможность настроить уровень прозрачности для большинства областей. Для большинства областей возможна задать произвольный цвет контента.
Анимация области Для большинства областей возможна выбрать анимацию отображения контента. Поддерживается регулировка скорости анимации и время показа контента.
Обводка области Для большинства областей возможна выбрать обводку (рамку) области. Поддерживается регулировка стиля анимации и скорости анимации.
Тестовый редактор Программа поддерживает элементы текстового редактора, такие как: выбор размера шрифта, стиля шрифта, кегель шрифта, цвет, шрифта, выравнивание текста и другие элементы.
Дополнительные эффекты Для некоторых областей возможен выбор и настройка 3D эффектов для текста и фона, такие как: выбор анимации, регулировка скорости, направления и размера, выбор цвета и другие возможности.



ПОДДЕРЖИВАЕМЫЕ ФОРМАТЫ
Форматы видео avi, wmv, mpg, rmvb, mov, vob, mp4, flv и т.д.
Форматы аудио mp3, wav, wma, ogg, ape, acc.
Форматы изображения bmp, jpg, png, gif и т.д.
Текстовые форматы txt, rtf, word, excel и т.д.



ВАЖНЫЕ ФУНКЦИИ
Сетевые настройки Возможность настроить сетевые параметры, такие как: IP адрес, MAC адрес, шлюз, маска подсети, порт и т.д.
WiFi настройки (при наличии) Возможность настроить сетевые параметры, такие как: режим работы AP/STA/AP+STA, SSID, пароль, IP адрес, шлюз, маска подсети, канал, и т.д.
Настройки сервера Возможность локально запустить и остановить сервер, указать, IP адрес, порт сервера, пользователя, и т.д.
Настройка яркости Возможность настроить яркость по времени (задать расписание), вручную, по датчику.
Настройка расписания Возможность настроить расписание включение и отключения устройства, ручное включение и отключение устройства.
Настройка кодирования Возможность включить и отключить принудительного транскодирования видео.
Проверка состояния Возможность проверить текущее показание устройства и датчиков, такие как: статус, яркость, громкость, и т.д.
Проверка воспроизведение Возможность проверить (просмотреть) текущее воспроизведение устройство, то что в настоящее время выводить устройство.
Журнал управления Возможность просмотреть журнал отпрошенных команд на устройство.
Выбор носителя данных Возможность переключения между носителями данных: внутрення память (EMMC), USB накопить, SD карта.
Стартовый логотип Возможность настроить стартовый логотип, который будет отображаться при включении устройства.
Настройка времени Возможность синхронизировать время, указать часовой пояс, задать сетевой сервер времени.
Многоэкранная синхронизация Возможность синхронизировать множество экранов по времени.
SSL и TLS сертификат Возможность установить SSL и TLS сертификат для защиты соединения.
Потоковое видео Возможность воспроизведения потокового мультимедиа по протоколам HLS, RTSP и RTMP.
Фоновая музыка Возможность настроить воспроизведение фоновой музыки. Возможность регулировать громкость.
Поворот экрана и текста Возможность повернуть экран на 90°,180°, 270°. Возможность писать текст вертикально.
Пошаговая настройка Возможность вызвать "мастер настройки" для пошаговой настройки устройства.
Online погода Возможность отображать данные о погоде из интернета, доступно более 21000 городов.
Чтение документов Возможность открыть MS Word документы *.doc и *.docx форматов. А также *.txt, *.rtf и *.rtxt форматов.
Чтение таблиц Возможность открыть MS Excel документы *.xls и *.xlsx форматов. А также возможность создать свою таблицу в редакторе.
База данных Возможность отображать информацию с баз данных MySQL и SQLserver.
JSON Возможность отображать информацию c JSON файла, в том числе с сервера.
Динамическая область Возможность настроить автоматически обновлять контент (картинка, txt файл) в области, через указанный интервал времени.



ГАРАНТИЯ КАЧЕСТВА
Контроль Система многоступенчатого контроля качество всей производимой продукции.
Обеспечивает низкий процент брака ≤0,3%, при постоянной работе 24/7.
Покрытие На печатную плату и компоненты устройства нанесен защитный слой, оберегающий от: ультрафиолета, влаги, пыли, статического электричества, солевого воздействия.
Корпус Корпус из прочного алюминия. Надёжно защищает устройство от: механических воздействий, замыкании контактов, статического напряжения, коррозии, вредного воздействия окружающей среды.
Благодаря корпусу устройство легко крепить.
Сертификация Вся серия продуктов прошла испытания и имеет Европейский сертификат качества CE.
Вся серия продуктов прошла испытания Китайской обязательной сертификации ССС.
Вся серия продуктов соответствует директиве ограничивающая содержание вредных веществ RoHS.
